設備說明
????? 本設備主要適用于食品、日化、農藥、醫藥及特殊行業的理想填充設備。本設備在工作過程中將受以下因素的影響:
1 .RGG2T-1 G雙頭膏體灌裝機的灌裝精度將受氣壓的穩定性、物料的均勻性、灌裝速度等影響。
2. RGG2T-1 G雙頭膏體灌裝機的灌裝速度將受以下因素的影響:物料的黏度,氣缸的行程,灌裝嘴的大小,操作者的熟練程度。
3. RGG2T-1G雙頭膏體灌裝機的灌裝速度將受以下因素的影響:物料的黏度,氣缸的行程,灌裝嘴的大小,操作者的熟練程度。
工作原理及性能
1.工作原理:RGG2T-1G直線式膏體灌裝機是通過氣缸的前后運動同時帶動兩個料缸內的活塞作往復運動,從而使料缸前腔產生負壓,通過灌裝轉閥,并以信號閥控制氣缸的行程,即可調節灌裝量,從而達到非常準確的灌裝效果。

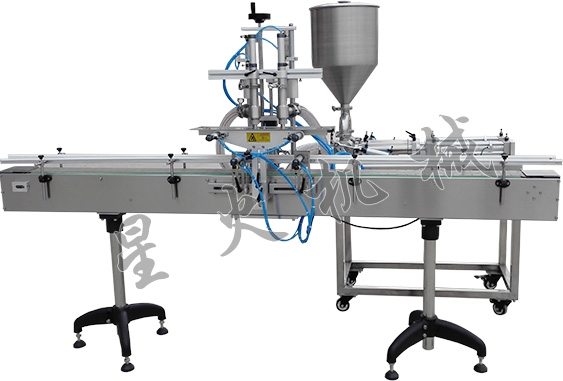

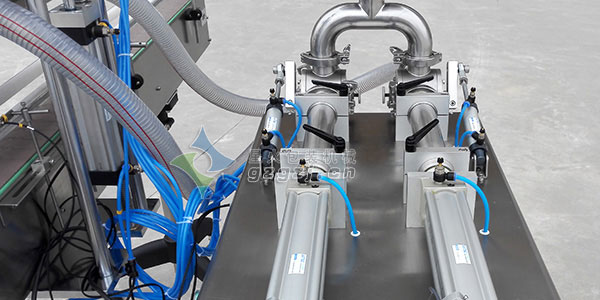

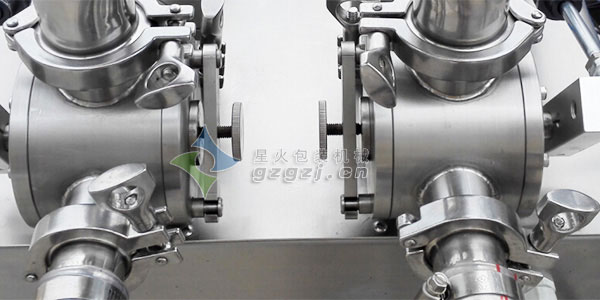

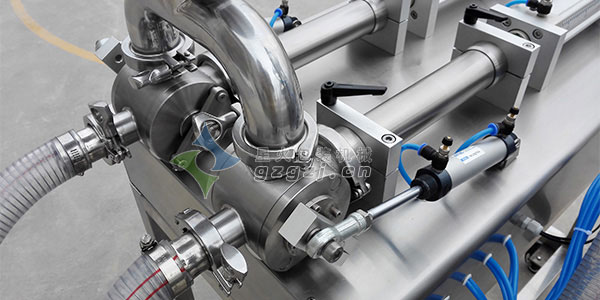

產品細節圖:
光電調整要點:
1.調節光電感應頭的高度使檢測到瓶子位置。
2.調節光電感應頭與瓶子的距離得到很大的靈敏度。
3.使瓶子到感應頭位置和瓶子之間的空隙到感應失位置,能有很大的明暗比。
調整操作如下:
1.松開節流閥一、節流閥二的調整螺母。
2. 順時針轉動手柄,氣缸前行速度放慢,裝料速度也放慢。
3. 逆時針轉動手柄,前行速度加快,裝料速度也加快。
4.順時針轉動手柄,后退速度放慢,吸料速度也放慢。
5.逆時針轉動手柄,后退速度加快,吸料速度也加快
技術參數:
技術 |
內容 |
參數 |
內容 |
參數 |
額定氣壓 |
4-6kg |
電壓 |
220/240V |
|
灌裝速度 |
30-80瓶/分鐘 |
電流 |
2A |
|
灌裝精度 |
±1% |
功率 |
10W |
|
|
||||
灌 |
設備型號 |
可灌裝范圍 (ml) |
很佳灌裝范圍 (ml) |
本機型號請打(√) |
RGG2T-1G/60 |
5-60 |
25-60 |
|
|
RGG2T-1G/125 |
10-125 |
50-125 |
|
|
RGG2T-1G/250 |
25-250 |
100-250 |
|
|
RGG2T-1G/500 |
50-500 |
200-500 |
|
|
RGG2T-1G/1000 |
100-1000 |
300-1000 |
|
|
RGG2T-1G/2500 |
250-2500 |
500-2500 |
|
|
RGG2T-1G/5000 |
500-5000 |
1000-2500 |
|
灌裝速度
決定灌裝速度的5個因素 |
決定因素 |
影響原因 |
抽料速度 |
取決于產品的黏度和進料管的長度 |
|
可換嘴的口徑大小 |
口徑越大則速度越快 |
|
產品的起泡速度 |
高泡的產品速度應放慢 |
|
灌裝量的多少 |
灌裝量多則速度較慢 |
|
灌裝量的精度 |
精度要求越高,則灌裝速度應調慢 |
手動操作:
1打升氣閥開關,把切換升芙輪到手劫位置,此時機器的狀態力:灌裝頭在高位、灌裝氣缸在原點位置、定位爪縮回、阻位爪伸出。
2.打升傳送帶電源開關使其運轉。
3.調節灌裝氣缸上的兩個磁接近開關,磁開關1用于調節灌裝量的多少,磁開關用于調節灌裝頭開始上升的啟始點。
4.待傳送帶上的瓶子運動到灌裝頭下方,按下運轉按鈕,機器將依次動作:灌裝頭下降→灌注→灌裝頭上升。(在灌裝氣缸運動到設定的磁開關2位置后灌裝頭開始回升,)(在灌裝氣缸運動到設定的磁開關1位置后灌注氣缸升始后退)
5.按下停止按鈕,(在手動操作狀態停止按鈕將被賦予第二功能)定位爪伸出,阻位爪縮回,3秒后定位爪縮回,阻位爪伸出然后停止。
6.再次按下運輪、停止按鈕重復以上的動作。
自功操作:
1.打升氣閥開關,把切換開關轉到自動位置,此時機器的狀態為:灌裝頭在高位、灌裝氣缸在原點位置、定位爪縮回、阻位爪伸出。
2.打升傳送帶電源開關使其運轉。
3.調節灌裝氣缸上的兩個磁接近開關,磁開關1用于調市灌裝量的多少,磁開關2用于調節灌裝頭開始上升的啟始點。
4.按下運轉按紐,機器將依如下次序動作:定位爪伸出→灌裝頭下降→灌注一灌裝頭上升。(在灌裝氣缸運動到設定的磁開關2位置后灌裝頭開始回升,)(在灌裝氣缸運動到設定的磁開關1位置后灌注氣缸升始后退)→阻位爪縮回,3秒后定位爪縮回一阻位爪伸出一計數→延時1秒→重復運行。
5.按下停止按紐,機器在運行一周后停止

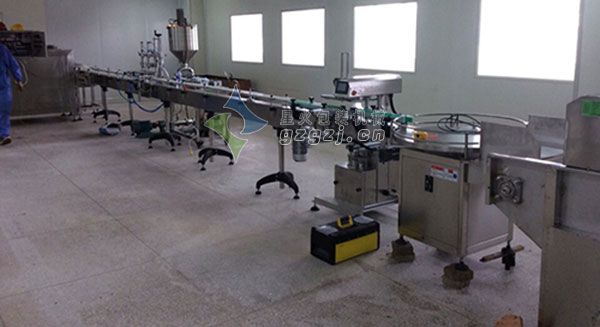

產品車間展示圖:
